Úchytka na malé rozměry OK, 30 x 15 mm.
Podlahové rošty a schodišťové stupně
Podlahové rošty a schodišťové stupně jsou nedílnou součástí stavebních konstrukcí pro účely pochůzných a pojezdových plošin, nadzemní lávky, rampy, terasy a únikové trasy budov, včetně schodiště do interiérů a exteriérů staveb. Používají se ve všech oblastech průmyslu, zejména ve strojírenství, stavebnictví, automobilovém průmyslu, chemickém průmyslu atd.
Naše produkce je zaměřena především na výrobu roštů podle výrobkové normy: RAL-GZ 638 a specializujeme se v technologii výroby roštů lisováním.
Provedení podlahových roštů a schodišťových stupňů

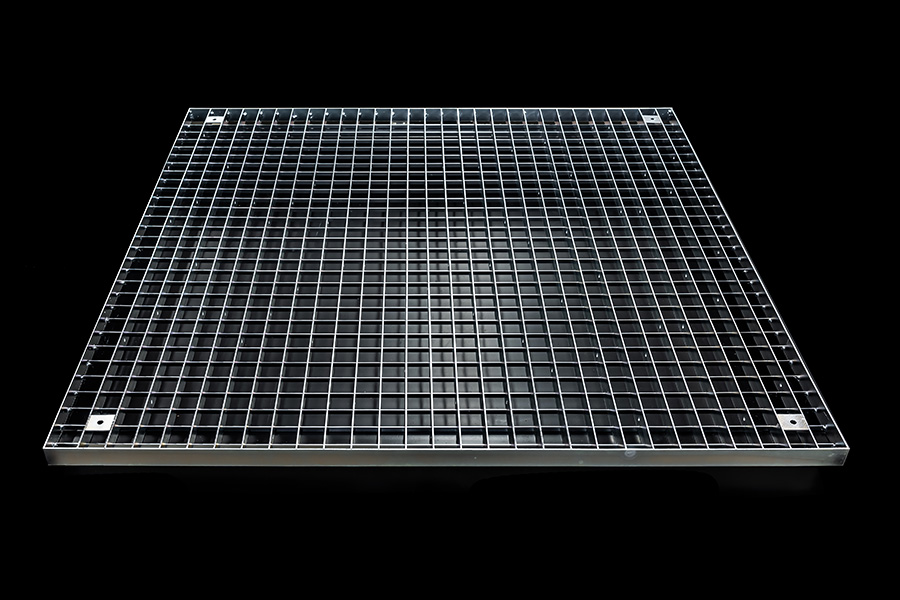

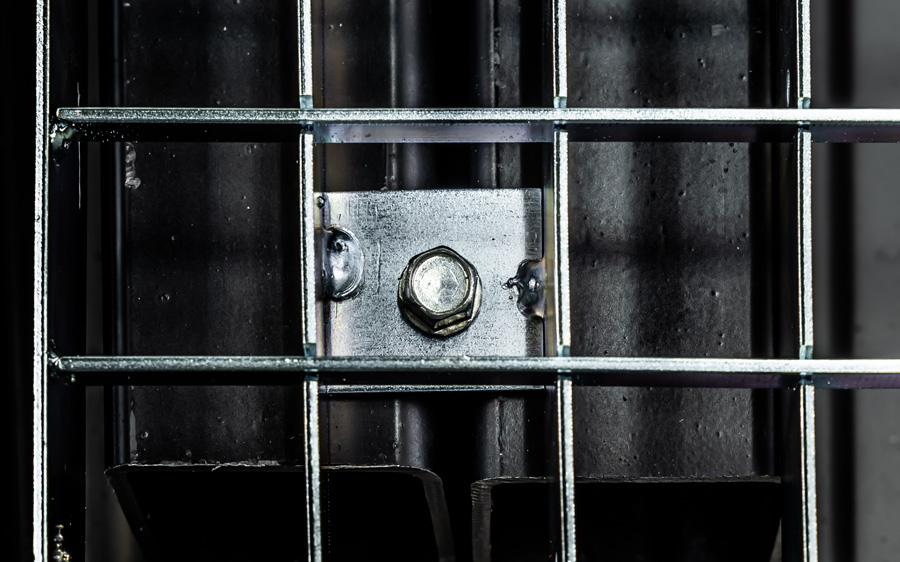

Rošt pro ukotvení texem
Po obvodu roštu jsou navařeny podložky, do kterých je možné texovým šroubem připevnit rošt k nosné konstrukci.

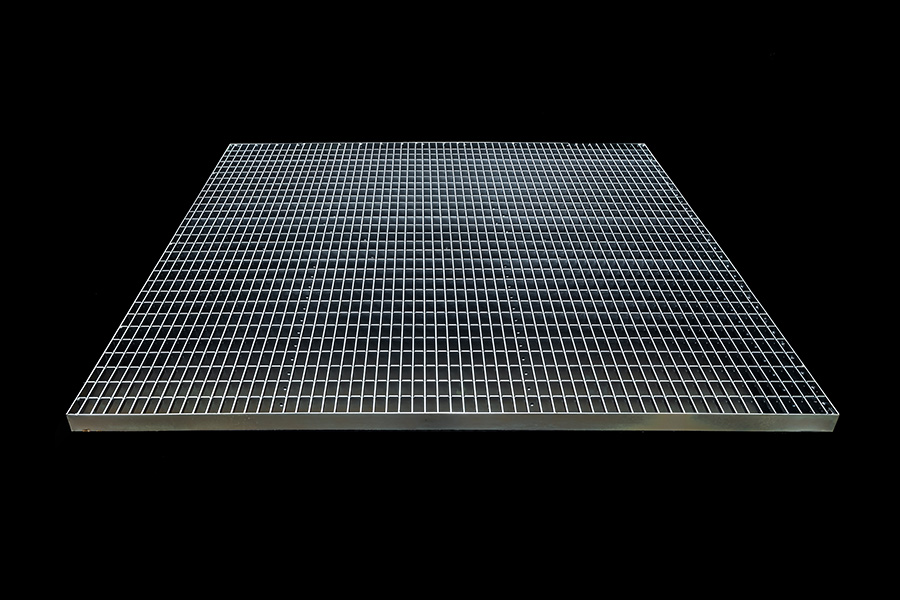

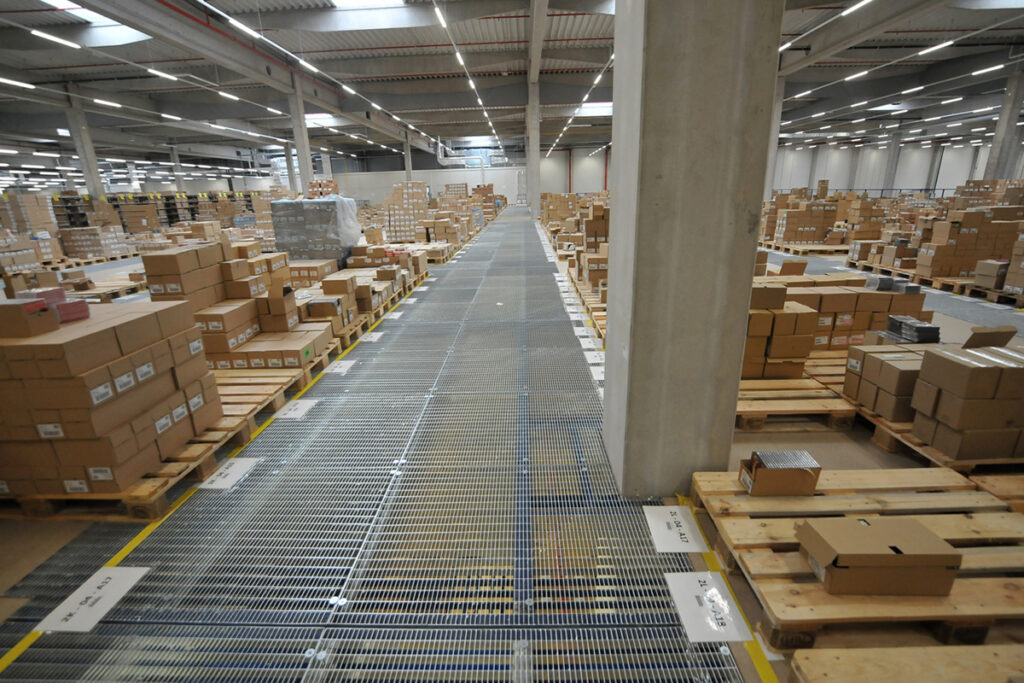

Rošt na plošinu pro pojezd vozíku
Pro pojezd vozíku navrhujeme provedení rastru oka takové, aby velikost mřížek roštu vyhovovala bezpečnostním předpisům a požadovanému zatížení vozíkem na zatížení a typ koleček manipulační techniky.

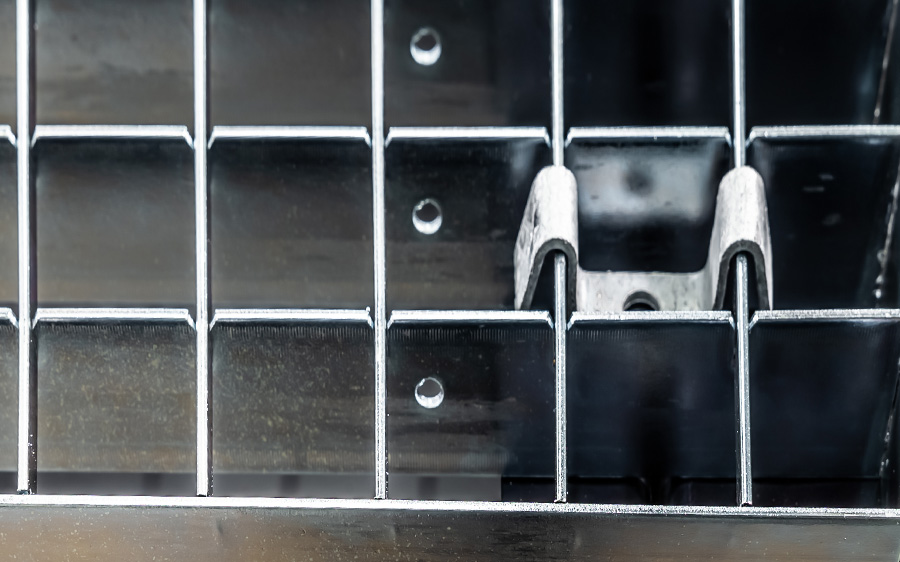

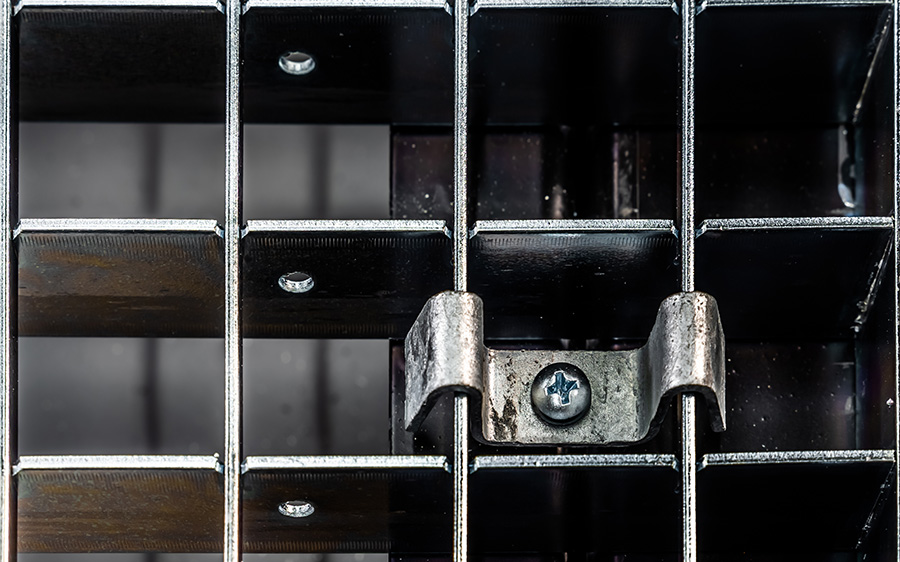

Pochozí rošt s horním dílem příchytky
Pro fixaci roštu na konstrukcích je možné dodat horní díl příchytky, který rozměrově vyhovuje provedení rastru oka a texovým šroubem se ukotví k nosníku.

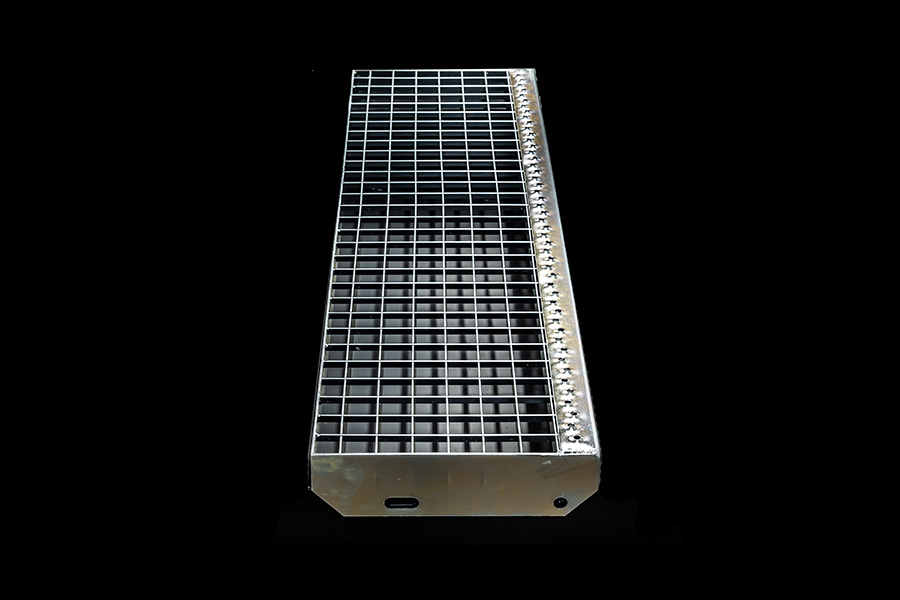

Schodišťový stupeň
Tyto výrobky jsou nosné nášlapy na schodiště k budovám, terasám, rampám a mostním konstrukcím. Vyrábí se podle normy DIN 24531 a lze je požít k montáži do konstrukce až na místě stavby .
Konstrukce podlahových roštů a jak objednávat?
Pokud poptáváte podlahové rošty, je nutné definovat zadání – požadované rozměry, provoz nebo prostředí, ve kterém budou rošty použity, protiskluzové provedení a nosnost. Na základě této specifikace poskytneme přesnou cenovou nabídku.

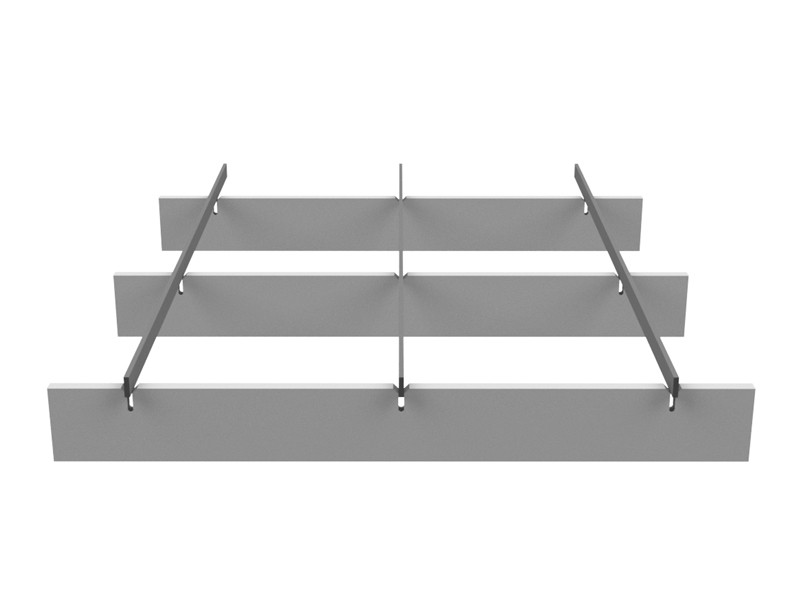

Princip konstrukce lisovaných podlahových roštů
Nosné pásky s výplňovým prutem
Výrobní typy ok a nosných prutů roštů dle DIN 24537
Kliknutím na obrázek stáhnete PDF

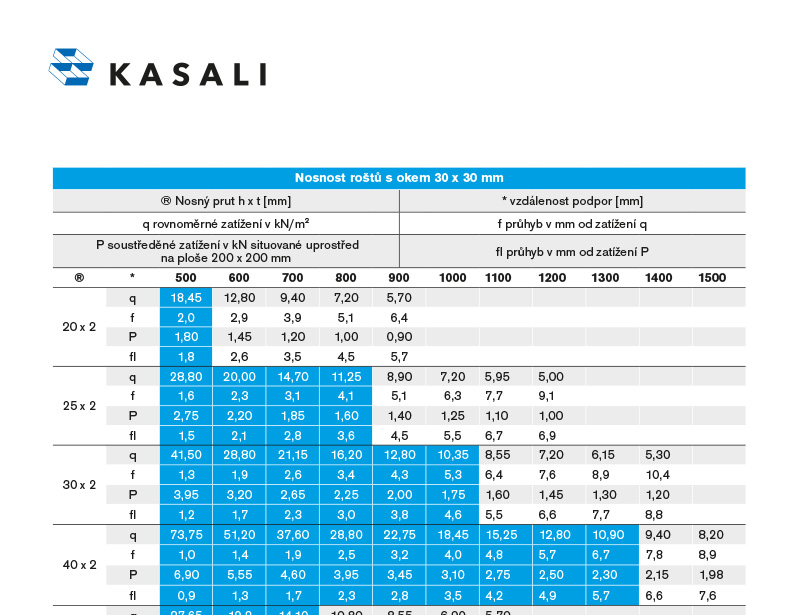

Nosnost roštů s okem 30 x 30 mm
Kliknutím na obrázek stáhnete PDF
Konstrukce podlahového roštu
Název roštu ›
Rozměry ›
Povrchová úprava ›
Nosný pás ›
Rozměr oka ›
Spojovací prut ›
Nosnost ›
Počet ks ›
Název roštu ›
Podlahový rošt
Rozměry ›

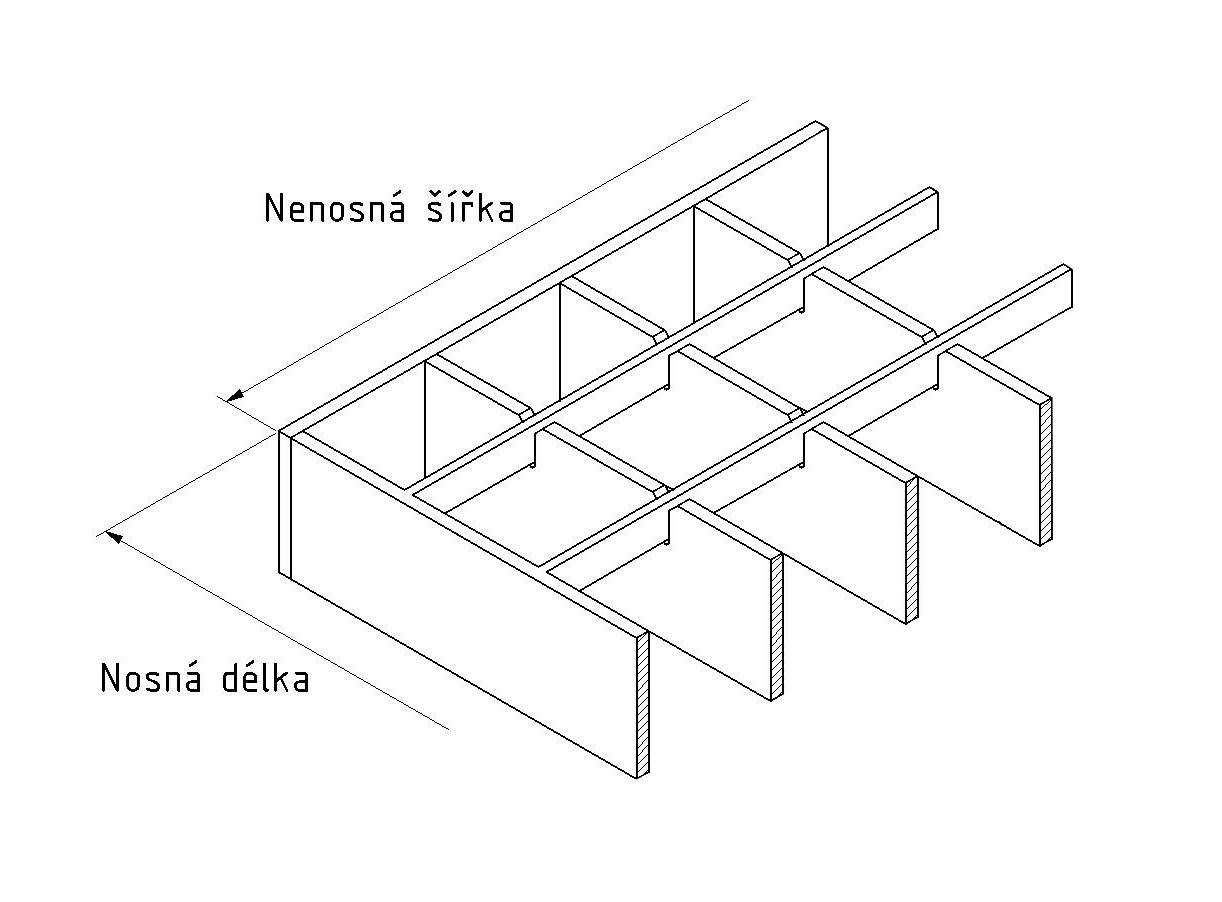

Nosná délka x nenosná šířka
Např. 1300 x 650 mm
Povrchová úprava ›
- Žárový zinek
- Galvanický zinek
- Černý zinek

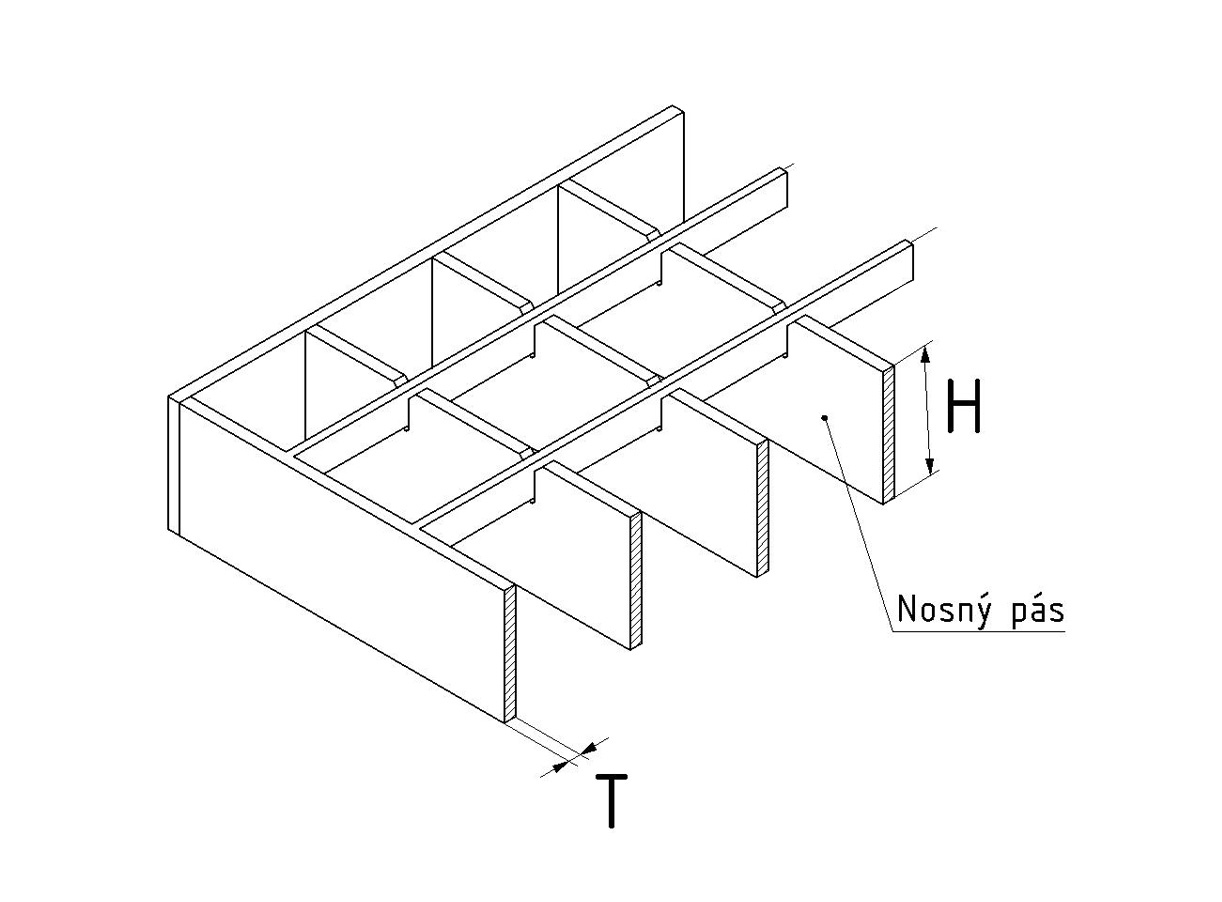

Nosný pás ›
H x T
- např. 40 x 3 mm
- navrhuje Kasali

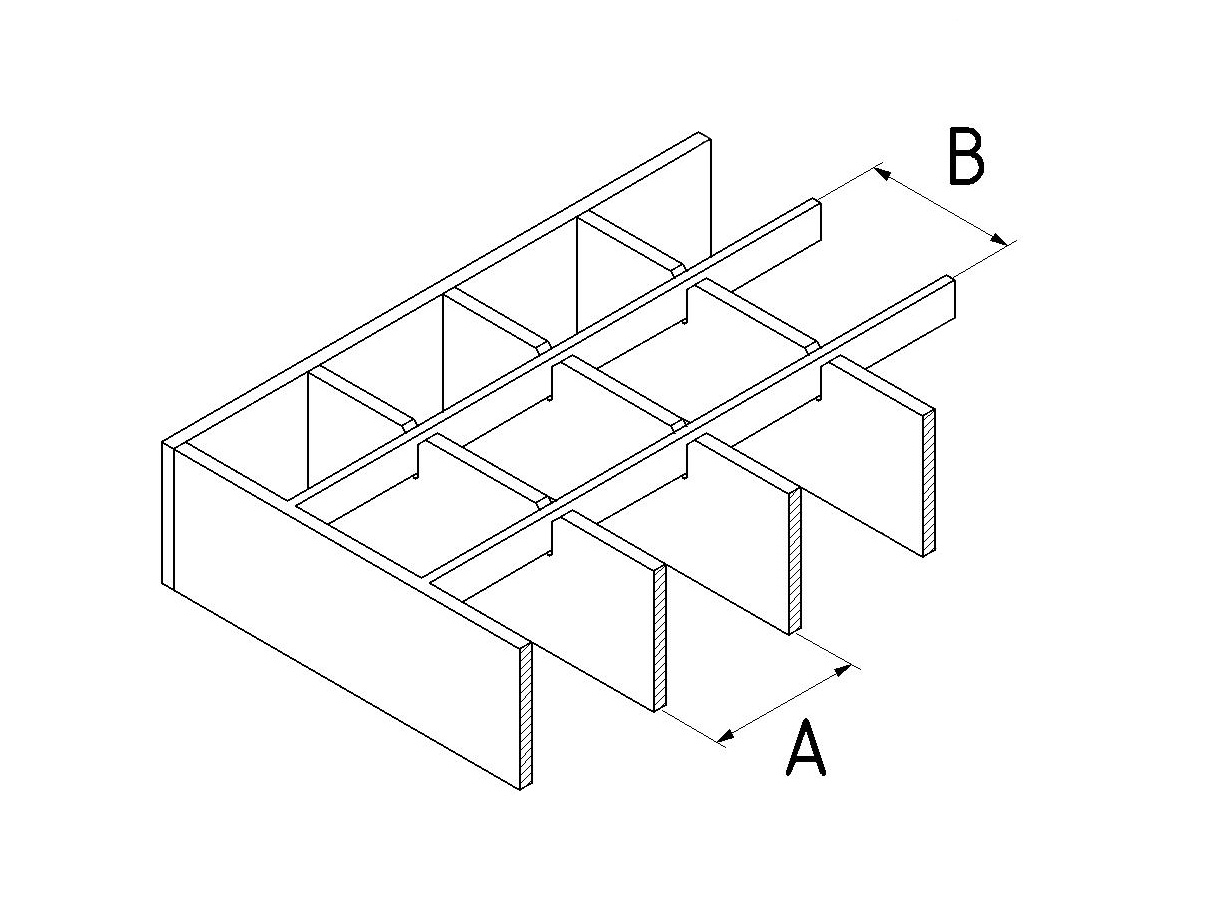

Rozměr oka ›
A x B
- např. 34 x 66 mm
- navrhuje Kasali
Spojovací prut ›
- nenosný
- např. 8 x 2 mm
- navrhuje Kasali
Nosnost ›
- např. 1000 kg /m²
- zadává zákazník
Počet ks ›
Zadává zákazník
Typ podlahového roštu navrhujeme dle charakteru zatížení. Orientaci a velikost rozměrů ok a návrh nosného pásu, vyrobíme v závislosti na požadované nosnosti.
Upevňovací prvky

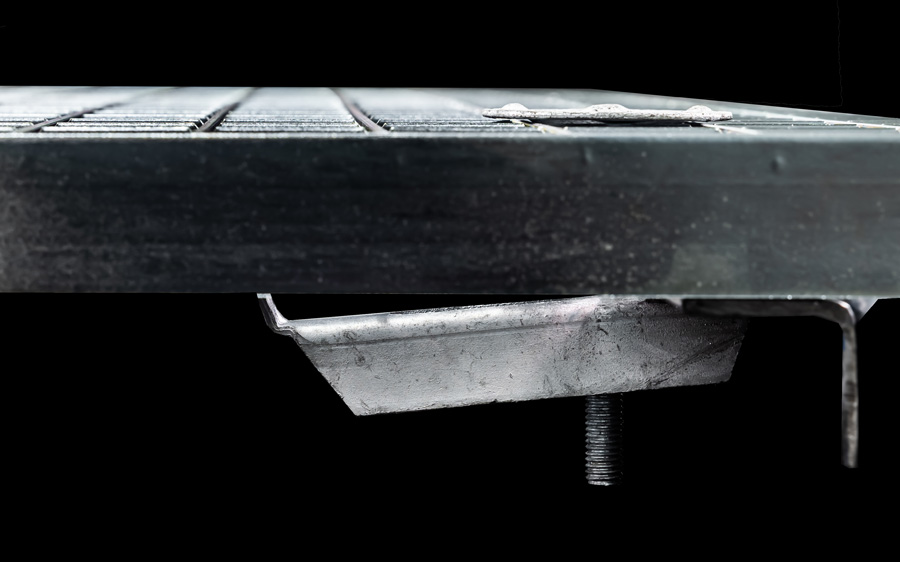

Uložení roštů na konstrukci ve směru nosných prutů má být podle možností rovno alespoň výšce nosných prutů, min. 25 mm. Proti nadzvednutí a posunutí se rošty k nosné konstrukci připevní úchyty (nejméně 4 ks / 1 rošt) nebo přivařením.
K-6/P-15S

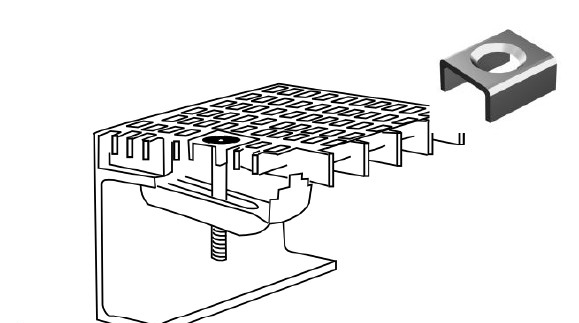

K-6/P-10S
Úchytka na malé rozměry OK, 30 x 10 mm.
K-5/P
Úchytka k L – profilu.
K-4/P
Úchytka U – profilu, či jeklu apod.

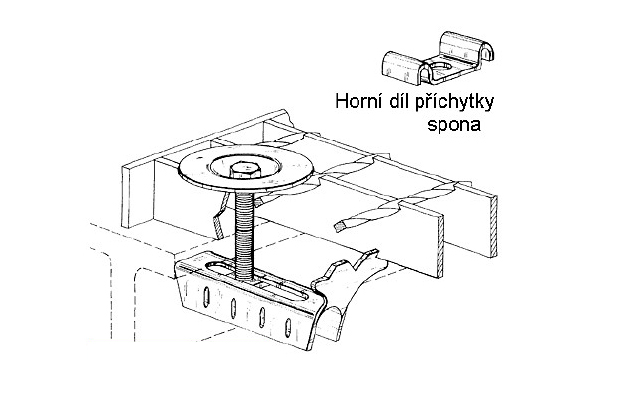

K-2/P–20S
Úchytka na přichycení materiálu, bez vrtáni do konstrukce. S horním dílem spony na oko 20 x 20 mm.
K-3/P

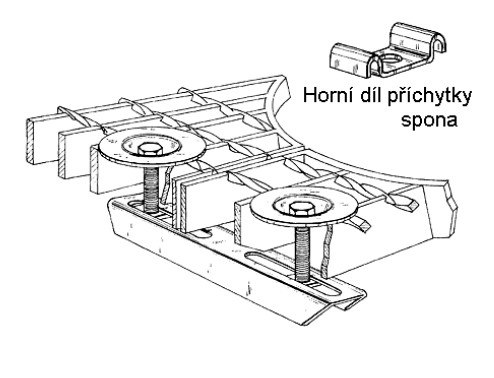

Dvojitá úchytka na spojení dvou roštů.

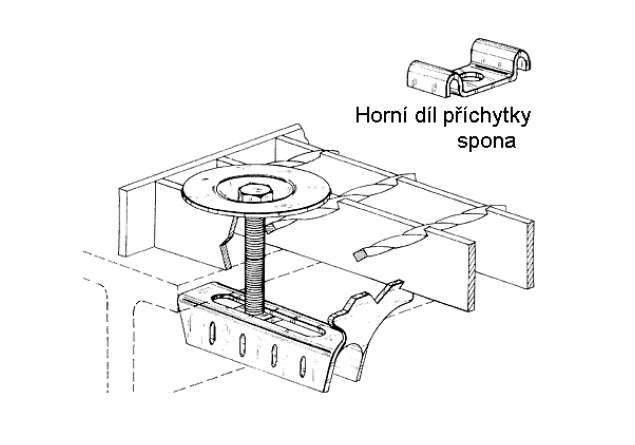

K-2/P–30S
Úchytka na přichycení materiálu, bez vrtáni do konstrukce. S horním dílem spony na oko 30 x 30 mm.

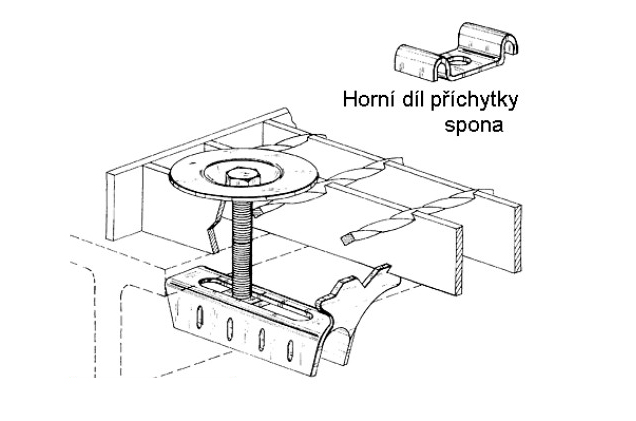

K-2/P-30T
Úchytka na přichycení materiálu, bez vrtáni do konstrukce. S horním dílem talířkem na oko 30 x 30 mm.

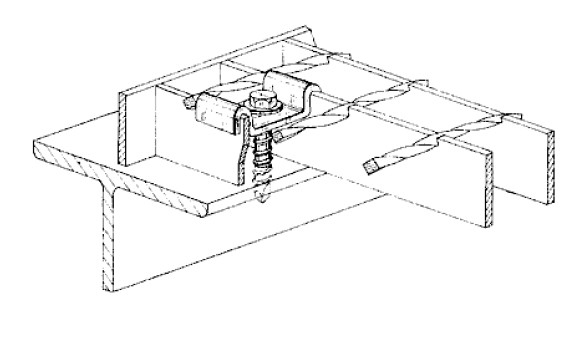

K-1/P-S
Horní díl příchytky – spona
K-1/P-T
Horní díl příchytky – talířek
Protiskluzové zařazení lisovaných roštů
Lisované rošty se vyrábějí také v protiskluzových provedeních. Najdou uplatnění v provozech, kde hrozí riziko menší adheze a tím nebezpečí úrazu.
Typ P ›
Typ P/S1 ›
Typ P/S2 ›

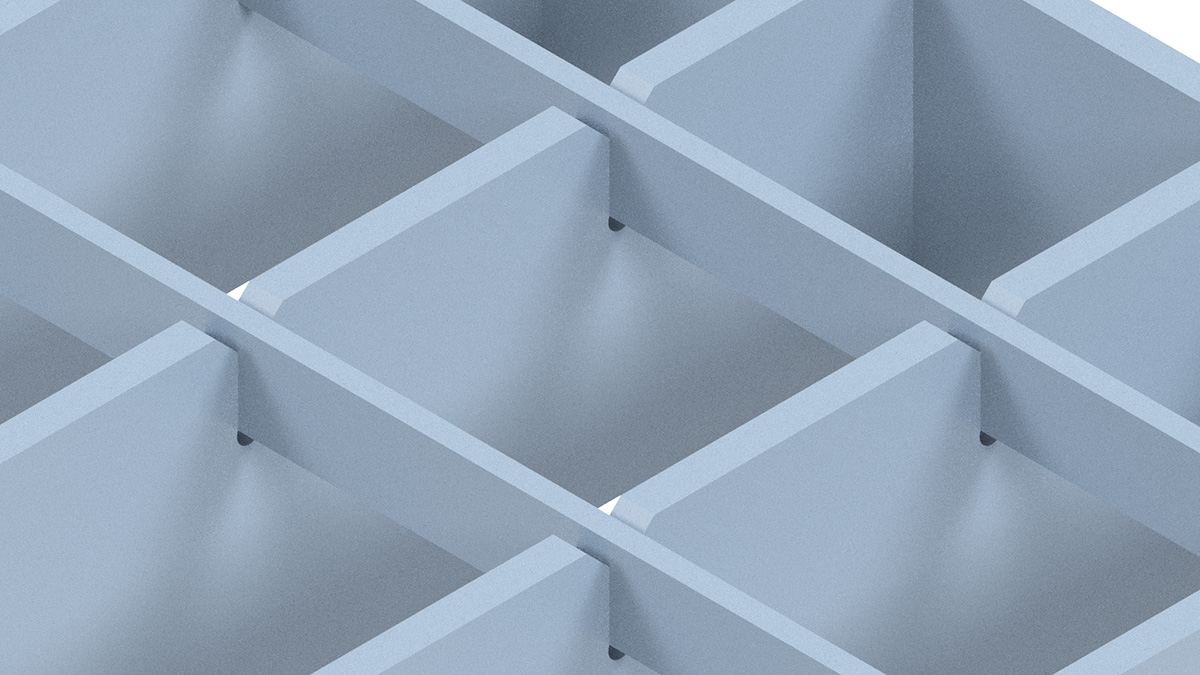

Typ P ›
- Nezoubkovaný, hladký
- Protismykové zařazení R 10

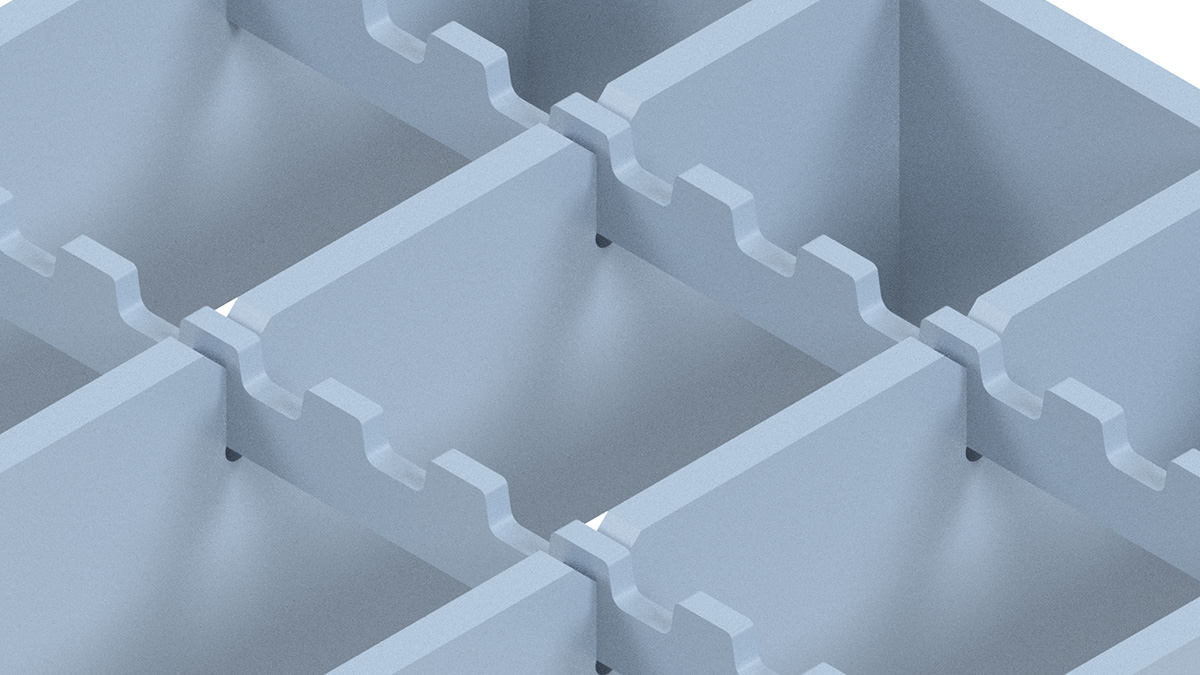

Typ P/S1 ›
- Zoubkovaný nosný a příčný pás
- Protismykové zařazení R 12
Typ P/S2 ›
- Zoubkovaný nenosný pás
- Protismykové zařazení R 11

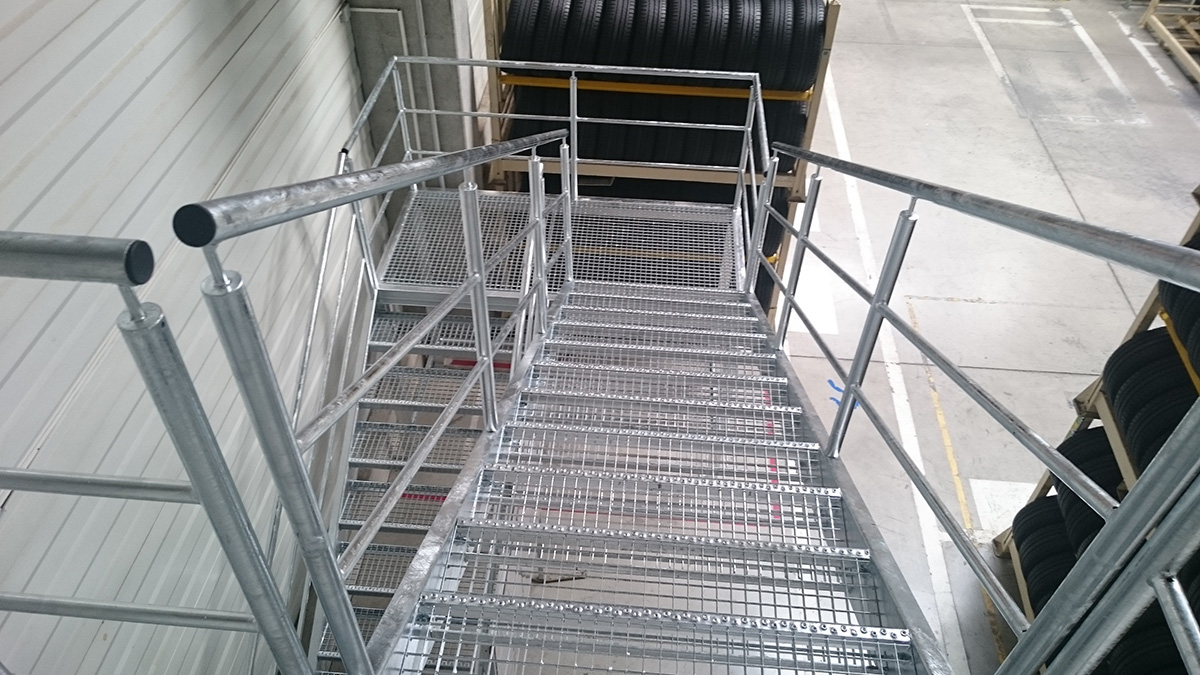

Schodišťové stupně
Odpovídající normě DIN 24531. Schodišťovéstupně jsou tvořeny roštem podle DIN 24537, nášlapnou hranou, která je zesílena speciálním profilem s protiskluznou úpravou a upevňující desky (boční lemy) jsou uzpůsobeny pro přišroubování stupně k nosné konstrukci (schodnici). Přípustná síla působící středově na nášlápnutí v ploše 100 x 100 mm je 1500 N.
Schodišťové stupně je možné vybrat podle přiložené tabulky standartních rozměrů schodišťových stupňů.

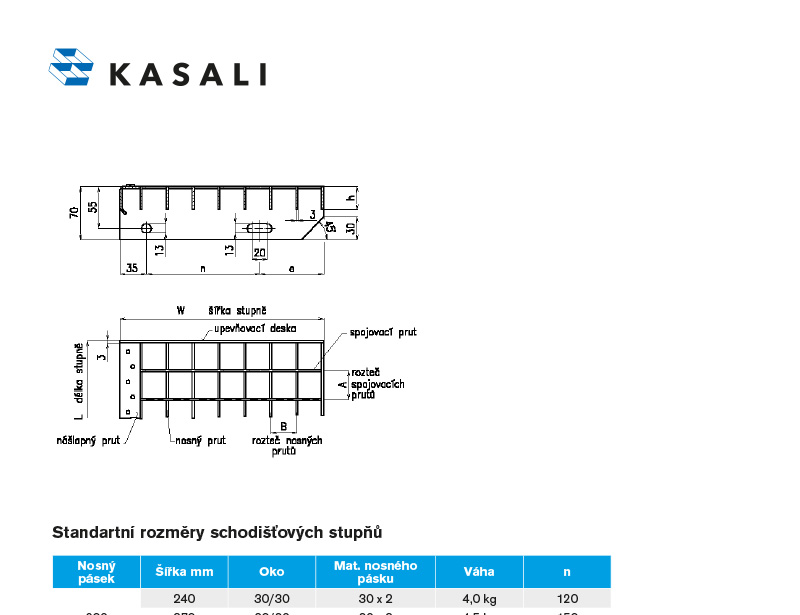

Standardní rozměry schodišťových stupňů
Kliknutím na obrázek stáhnete PDF

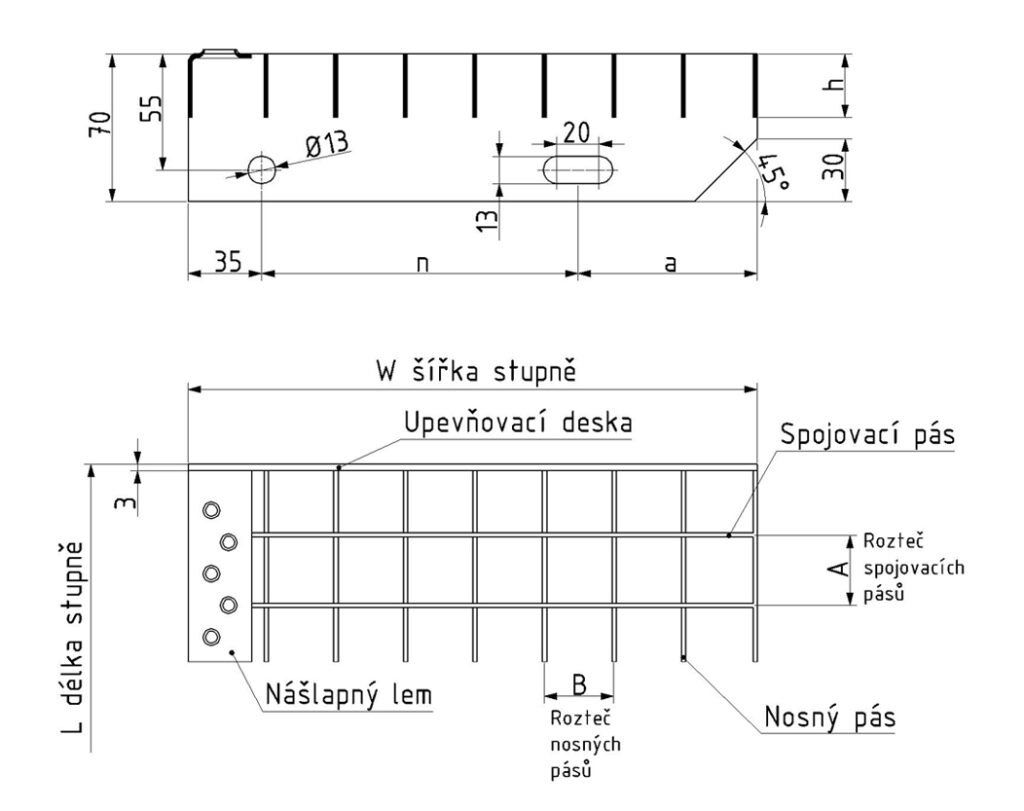

Konstrukce schodišťového stupně
Povrchová úprava
Žárový zinek
Je vhodný především do venkovního prostředí na manipulační plochy před budovy.
Galvanický zinek
Je vhodný spíše do vnitřních prostor skladovacích hal , kde není venkovní přirozená vlhkost. Tento typ povrchové úpravy má velký designový efekt a splňuje všechny podmínky pro životnost povrchové úpravy při manipulaci.
Černý zinek
Je povrchová úprava v odstínu antracit s velmi kvalitní odolností a je vhodný do prostor, kde zákazník hledá možnost vizuálního odlišení od standartních průmyslových roštů.

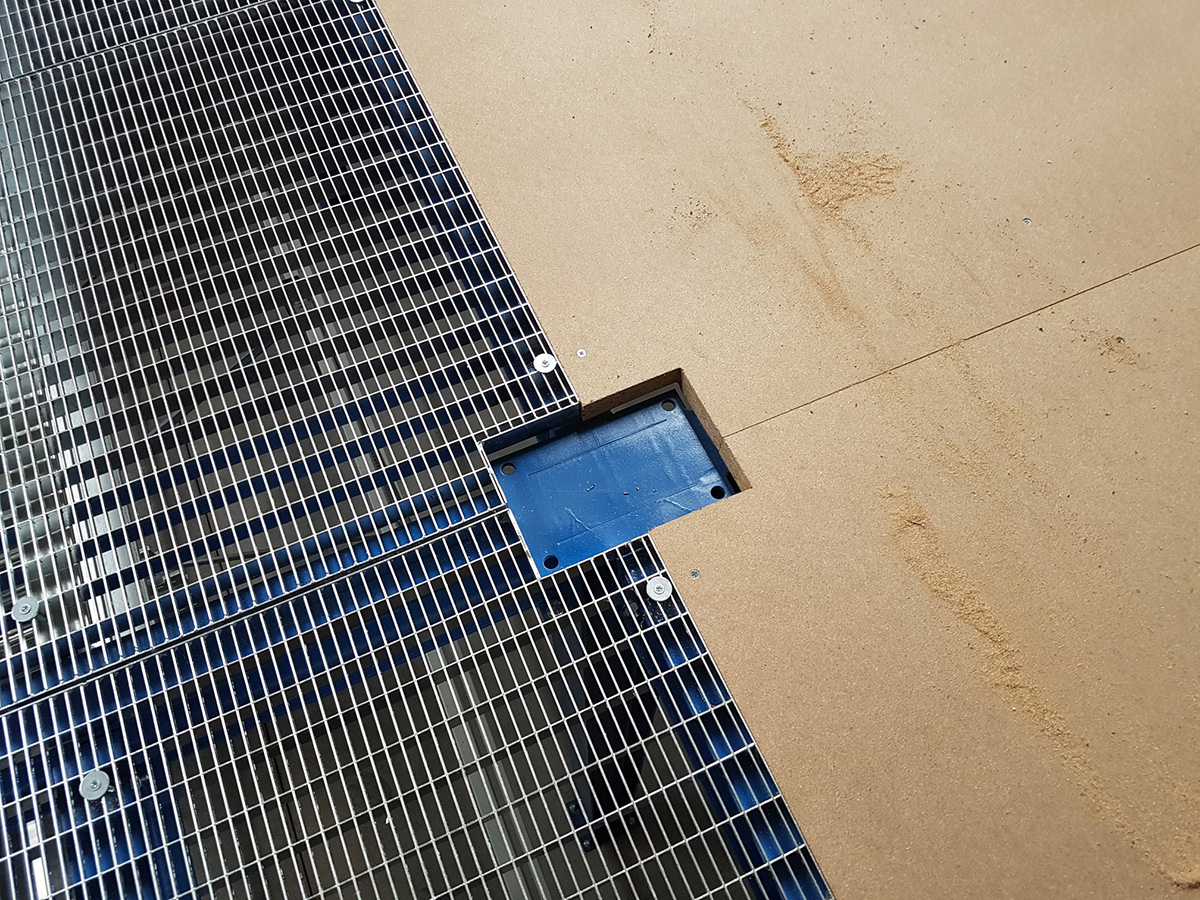

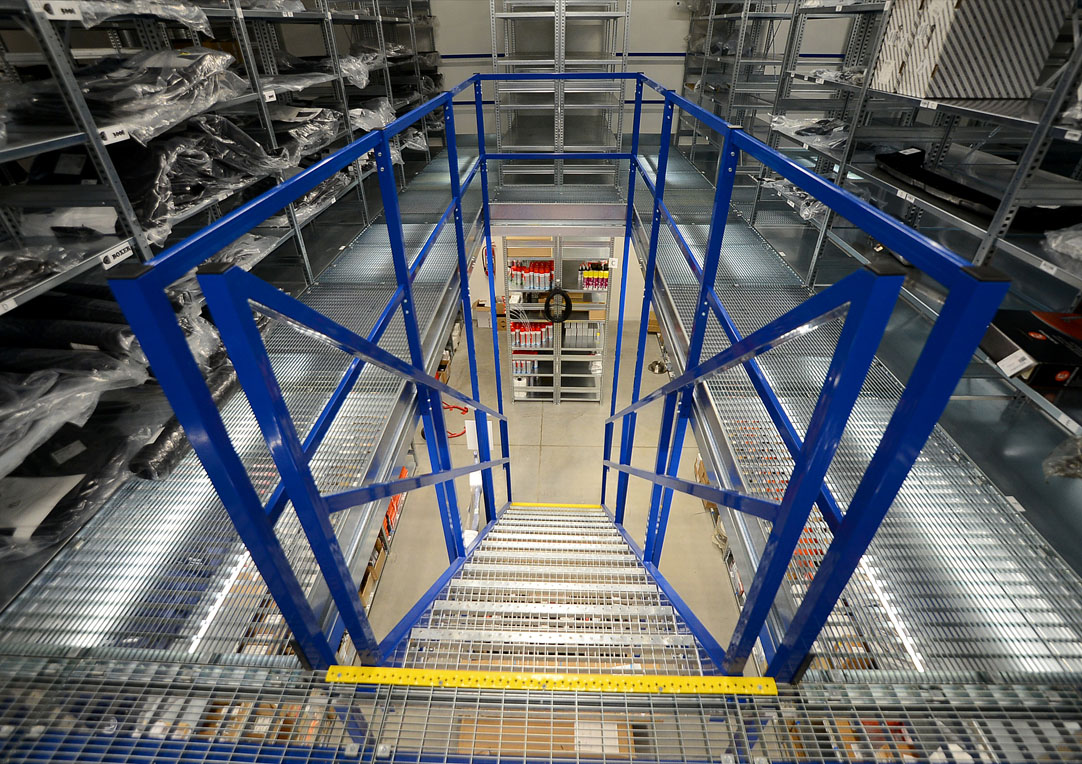

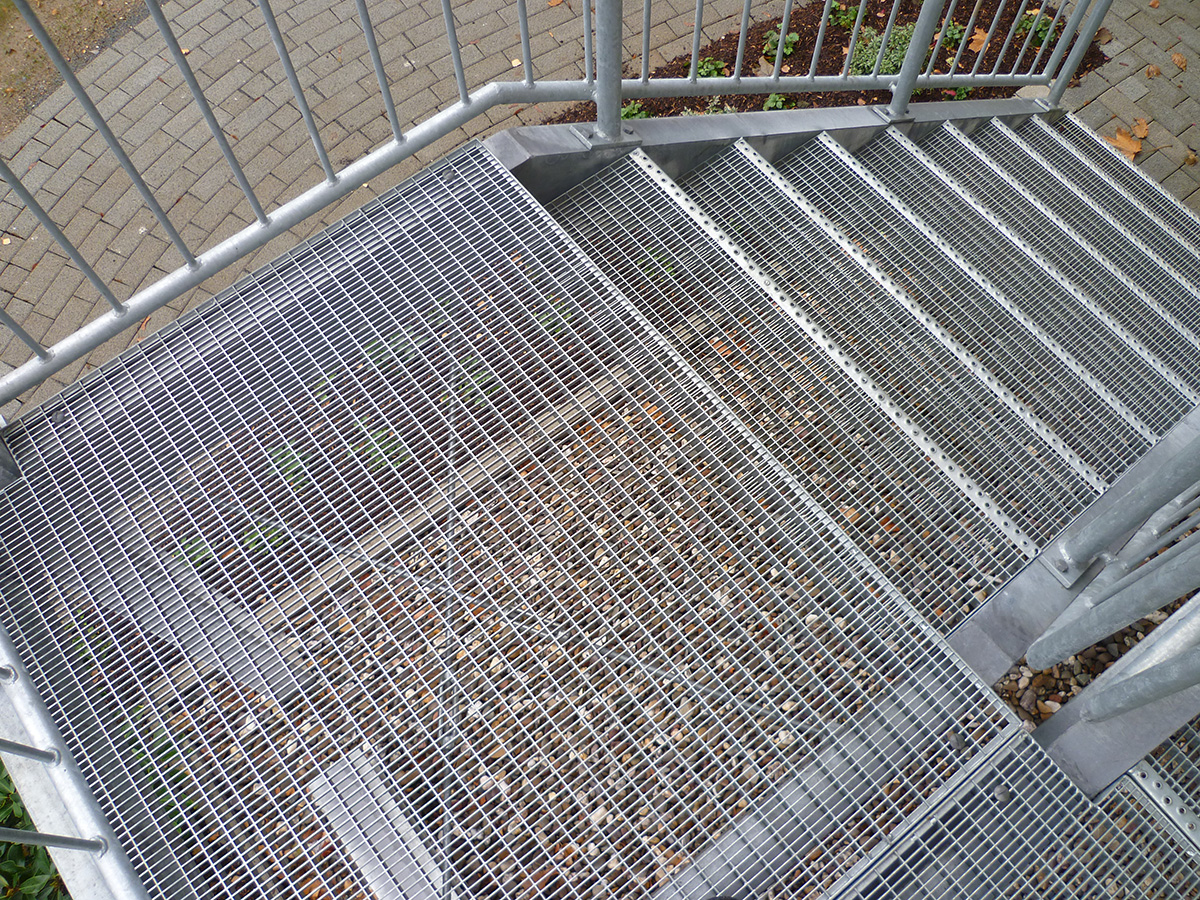

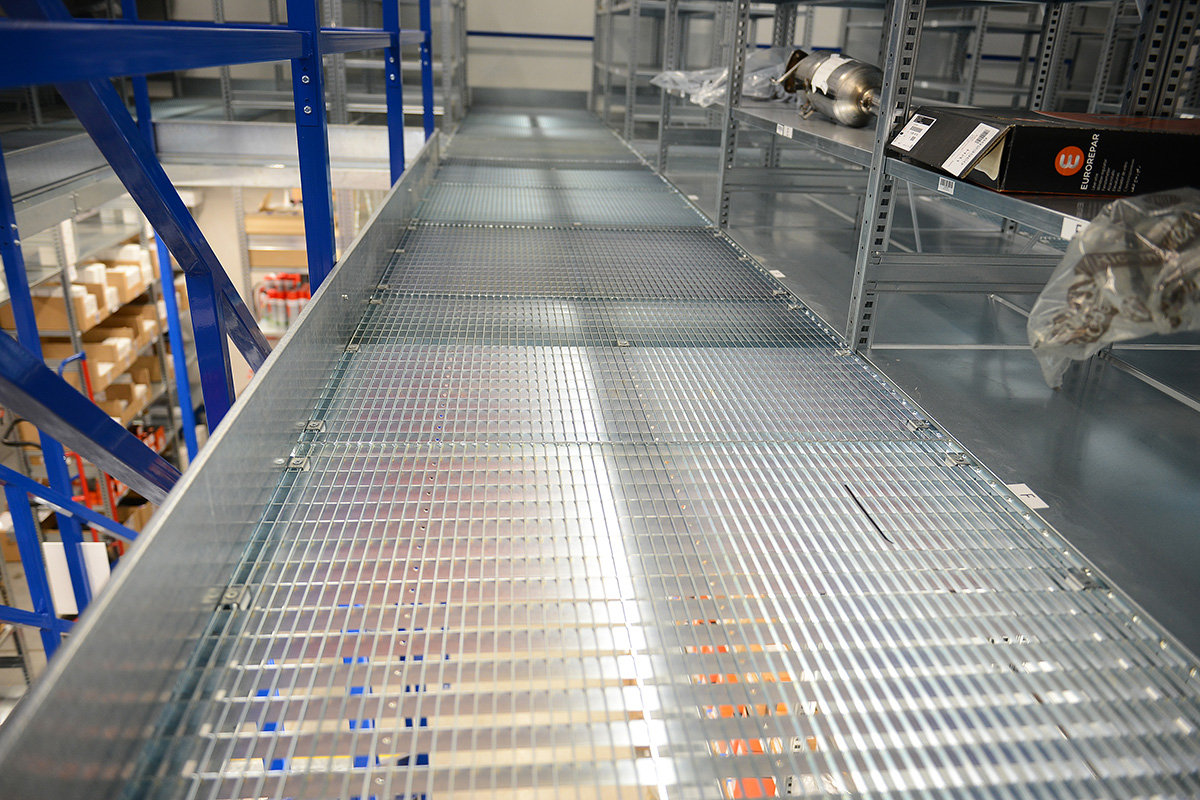

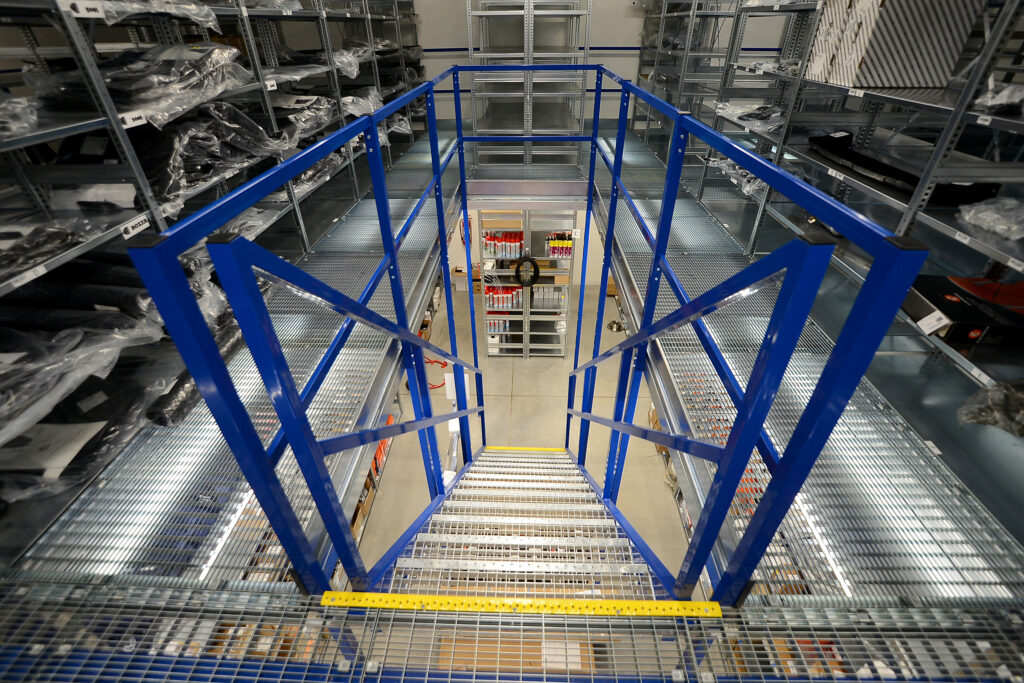

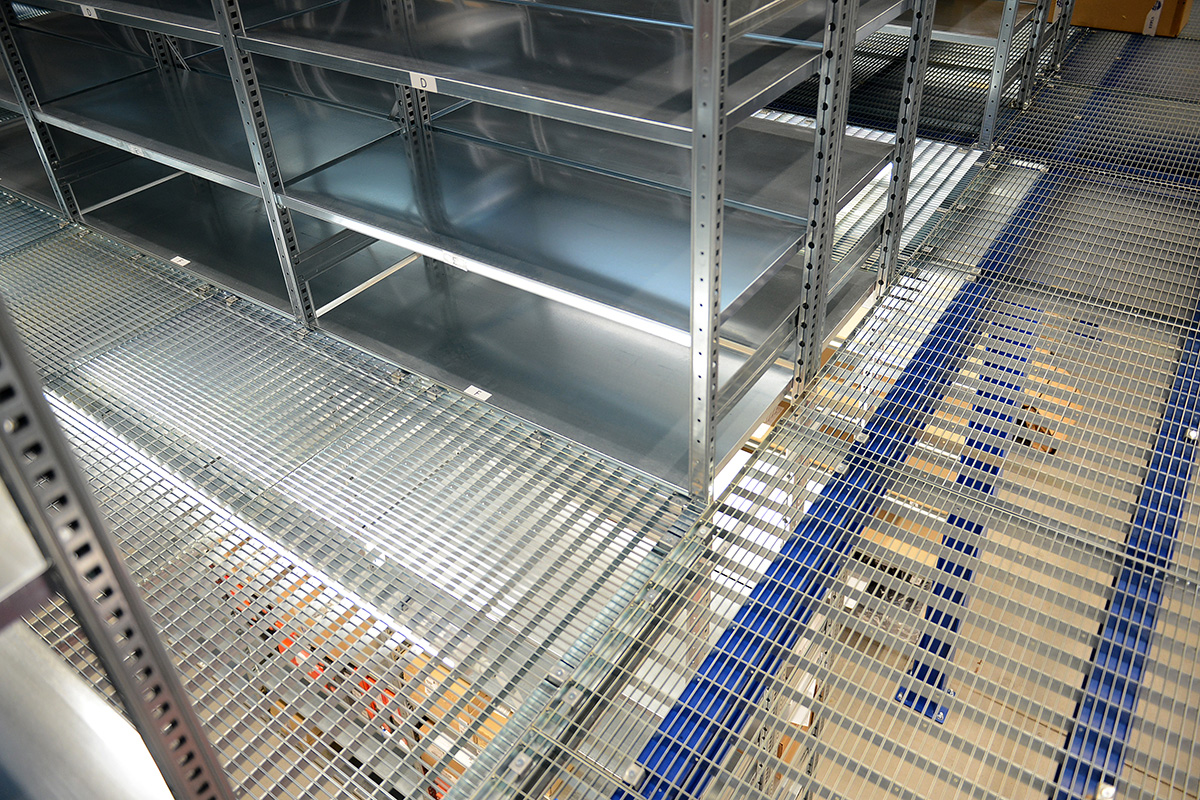

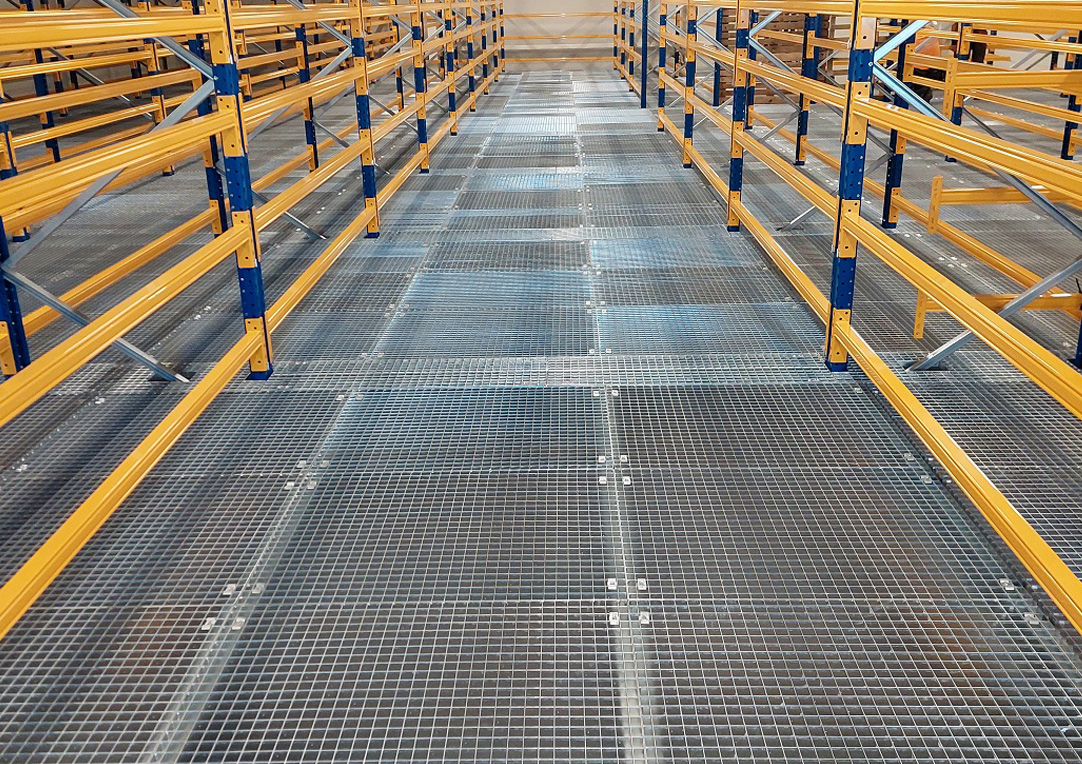

Ukázky realizací
